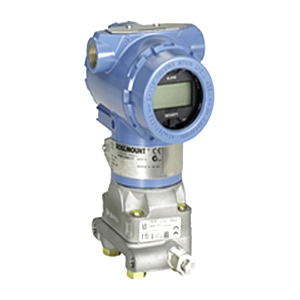

3051C差压,表压与绝压变送器

3051C差压,表压与绝压变送器

一、产品特点世界上的智能型低功耗压力变送器高性能,精度0.075%差压、表压和绝压型具有3051C型的全部功能,包括有一个真正的数字表头工作电压:6至12Vdc

产品详情

一、产品特点
世界上的智能型低功耗压力变送器
高性能,精度0.075%
差压、表压和绝压型
具有3051C型的全部功能,包括有一个真正的数字表头
工作电压:6至12Vdc
耗电18至36mW,(典型4-20mA变送器耗电量为200mW以上)
0.8-3.2V与1-5V输出可选
传感膜头与标准3051C型(4-20mA)相同
设计小巧、坚固而质轻,易于安装;

二、技术参数

精度0.075%,量程比100:1;

表压:校验量程从2.5inH2O至2000psi;

绝压:校验量程从0.167 psia至4000psia;

过程隔离膜片:不锈钢,哈氏合金C®,蒙乃尔®,钽(仅限CD,CG)及镀金蒙乃尔;

可测量负压;

三、仪表选型

- = 不提供  • = 提供

型号

变送器类型(选其一)

CD

CG

CA

3051CD

3051CG

3051CA

差压变送器

表压变送器

绝压变送器

·

-

·

-

·

-

-

-

·

代码

压力范围(量程/小量程)

CD

CG

CA

3051CD型

3051CG型

3051CA型

0(1)

-3至3inH2O/0.1inH2O

(-747至747Pa/25Pa)

不提供

不提供

·

-

·

1

-25至25inH2O/0.5inH2O

(-6.22至6.22kPa/0.12kPa)

-25至25inH2O/0.5inH2O

(-6.22至6.22kPa/0.12kPa)

0至30psia/0.3psia

(0至207kPa/2.1kPa)

·

·

·

2

-250至250inH2O/2.5inH2O

(-62.2至62.2kPa/0.6kPa)

-250至250inH2O/2.5inH2O

(-62.2至62.2kPa/0.6kPa)

0至150psia/1.5psia

(0至1034kPa/10.34kPa)

·

·

·

3

 -1000至1000inH2O/10inH2O

(-248至248kPa/2.5kPa)

-407至1000inH2O/10inH2O

(-101至249kPa/2.5kPa)

0至800psia/8psia

(0至5516kPa/55.16kPa)

·

·

·

4

-300至300psi/3psi

(-2070至2070kPa/20.7kPa)

-14.7至300psi/3psi

(-101至2070kPa/20.7kPa)

0至4000psia/40psia

(0至27580kPa/276kPa)

·

·

·

5

-2000至2000psi/20psi

(-13800至13800kPa/138kPa)

-14.7至2000psi/20psi

(-101至13800kPa/138kPa)

不提供

·

·

-

注:3051CG型的量程下限随大气压的变化而改变。

代码

输出

CD

CG

CA

A

4-20mA,带有基于HART协议的数字信号

·

·

·

M

低功耗,1-5Vdc带有基于HART协议的数字信号(0.8-3.2Vdc,用选项代码C2)

注:无危险场所认证l1,N1,E4和K6

·

·

·

F

FF总线

·

·

·

W

Profibus

·

·

·


结构件材料

·

·

·

代码

过程法兰类型

法兰材料

排液/排气阀

法兰接头材料

CD

CG

CA

5

共面

电镀碳钢

不锈钢

电镀碳钢

·

·

·

2

共面

不锈钢

不锈钢

不锈钢

·

·

·

3

共面

哈氏合金C

哈氏合金C

哈氏合金C

·

·

·

4

共面

蒙乃尔

蒙乃尔

蒙乃尔

·

·

·

8

共面

电镀碳钢

哈氏合金C

电镀碳钢

·

·

·

7

共面

不锈钢

哈氏合金C

不锈钢

·

·

·

0

替代法兰-见选项H2,H3,H4,H7,FA,FB ,FC,FD,S5

·

·

·

注:代码3,7,8符合NACEMR01-75推荐材料

·

·

·

代码

隔离膜片材料

CD

CG

CA

2

316L不锈钢

·

·

·

3

哈氏合金C-276(符合NACEMR01-75推荐材料)

·

·

·

4

蒙乃尔

·

·

·

5

钽(仅适用于3051CD与CG型,量程2-5。不适用于3051CA型)

·

·

-

6

镀金蒙乃尔(与O型环选项代码B组合使用)

·

·

·

7

镀金不锈钢

·

·

·

代码

O型环

CD

CG

CA

A

玻璃填充特氟隆

·

·

·

B

石墨填充特氟隆

·

·

·

代码

灌充液

CD

CG

CA

1

硅油

·

·

·

2

惰性液(卤代烃)

·

·

-

代码

外壳材料

导线管入口尺寸

CD

CG

CA

A

铝,覆聚氨酯涂层

1/2-14NPT

·

·

·

B

铝,覆聚氨酯涂层

M20×1.5(CM20)

·

·

·

C

铝,覆聚氨酯涂层

PG13.5

·

·

·

D

铝,覆聚氨酯涂层

G1/2

·

·

·

J

不锈钢

1/2-14NPT

·

·

·

K

不锈钢

M20×1.5(CM20)

·

·

·

L

不锈钢

PG13.5

·

·

·

M

不锈钢

G1/2

·

·

·

A01

一套调节控制功能:PID,算术,信号特征化,积分等,需要工厂管控网外壳与现场总线

·

·

·

D01

一套诊断,引压线堵塞与双屏幕诊断,需要工厂管控网外壳与现场总线

·

·

·

代码

替代法兰选项(要求结构件材料代码O)

CD

CG

CA

H2

传统法兰,316 SST,SST排液/排气阀,SST法兰接头

·

·

·

H3

传统法兰,哈氏合金C,哈氏合金C排液/排气阀, 哈氏合金C法兰接头

·

·

·

H4

传统法兰,蒙乃尔, 蒙乃尔排液/排气阀, 蒙乃尔法兰接头

·

·

·

H7

传统法兰,316 SST,哈氏合金C排液/排气阀, 316 SST法兰接头

·

·

·

HJ

符合DIN的传统法兰,不锈钢,7/16英寸接头/阀组螺栓

·

·

·

HK

符合DIN的传统法兰,不锈钢,10毫米接头/阀组螺栓

·

·

·

HL

符合DIN的传统法兰,不锈钢,12毫米接头/阀组螺栓

·

·

·

FA

液位法兰,SST,2英寸,ANSI150级,垂直安装

·

·

·

FB

液位法兰,SST,2英寸,ANSI300级,垂直安装

·

·

·

FC

液位法兰,SST,3英寸,ANSI150级,垂直安装

·

·

·

FD

液位法兰,SST,3英寸,ANSI300级,垂直安装

·

·

·

FP

DIN液位法兰,SST,DN50,PN40,垂直安装

·

·

·

FQ

DIN液位法兰,SST,DN80,PN40,垂直安装

·

·

·

注:代码H3,H7符合NACEMR01-75推荐材料

·

·

·
