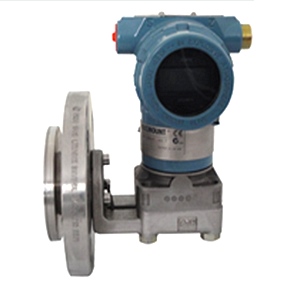

3051L型液位变送器

3051L型液位变送器

一、产品特点液位测量精度达0.075%校验量程从2.5inH2O至8310inH2O平膜片式,2-,4-,与6英寸伸出式膜片多种灌充液可选,可满足不同应用场合要

产品详情

一、产品特点

  • 液位测量精度达0.075%

  • 校验量程从2.5inH2O至8310inH2O

  • 平膜片式,2-,4-,与6英寸伸出式膜片

  • 多种灌充液可选,可满足不同应用场合要求

  • 小巧而质轻,易于安装与维护

  • 接液件材料:不锈钢,哈氏合金和钽

  • 参见Instrument  ToolkitTM或SOAPTM2000软件


二、仪表选型

- = 不提供  • = 提供

型号

变送器类型

3051L

法兰安装液位变送器

代码

压力范围(量程/小量程)

2

-250至250inH2O/2.5H2O(-62.2至62.2kPa/0.62 kPa)

3

-1000至1000inH2O/10H2O(-248至248kPa/2.5 kPa)

4

-8310至8310inH2O/83.1H2O(-2070至2070kPa/20.7 kPa)

代码

输出

A

4-20mA带有基于HART协议的数字信号

M(1)

低功耗,1-5Vdc带有基于HART协议的数字信号(0.8-3.2Vdc输出选项代码C2)

F

FF总线

W

Profibus

代码

高压侧
隔离膜片尺寸


材料


伸出长度

G0

2英寸/DN50

316L不锈钢

只有平膜片式


H0

2英寸/DN50

哈氏合金

只有平膜片式

J0

2英寸/DN50

只有平膜片式

A0

3英寸/DN80

316L不锈钢

平膜片式

A2

3英寸/DN80

316L不锈钢

2英寸/50mm

A4

3英寸/DN80

316L不锈钢

4英寸/100mm

A6

3英寸/DN80

316L不锈钢

6英寸/150mm

B0

4英寸/DN100

316L不锈钢

平膜片式

B2

4英寸/DN100

316L不锈钢

2英寸/50mm

B4

4英寸/DN100

316L不锈钢

4英寸/100mm

B6

4英寸/DN100

316L不锈钢

6英寸/150mm

C0

3英寸/DN80

哈氏合金

平膜片式

C2

3英寸/DN80

哈氏合金

2英寸/50mm

C4

3英寸/DN80

哈氏合金

4英寸/100mm

C6

3英寸/DN80

哈氏合金

6英寸/150mm

D0

4英寸/DN100

哈氏合金

平膜片式

D2

4英寸/DN100

哈氏合金

2英寸/50mm

D4

4英寸/DN100

哈氏合金

4英寸/100mm

D6

4英寸/DN100

哈氏合金

6英寸/150mm

E0

3英寸/DN80

只有平膜片式

F0

4英寸/DN100

只有平膜片式

代码

安装法兰

尺寸

ANSI或DIN

法兰等级

材料

可适用的高压侧膜片尺寸

M

A

B

N

C

D

P

E

X

F

G

Y

H

J

Z

L

Q

R

S

V

K

T

U

W

2英寸

3英寸

4英寸

2英寸

3英寸

4英寸

2英寸

3英寸

2英寸

3英寸

4英寸

2英寸

3英寸

4英寸

2英寸

3英寸

DN50

DN80

DN100

DN100

DN50

DN80

DN100

DN100

150级

150级

150级

300级

300级

300级                ANSI

600级

600级

150级

150级

150级

300级

300级

300级

600级

600级

PN10-40

PN40

PN40

PN10/16

PN10-40               DIN

PN40

PN40

PN10/16

碳钢

碳钢

碳钢

碳钢

碳钢

碳钢

碳钢

不锈钢

不锈钢

不锈钢

不锈钢

不锈钢

不锈钢

不锈钢

不锈钢

不锈钢

碳钢

碳钢

碳钢

碳钢

不锈钢

不锈钢

不锈钢

不锈钢

2英寸/DN50

3英寸 / DN 80

4英寸/ DN100

2英寸/ DN50

3英寸/ DN80

4英寸/ DN100

2英寸/ DN50

3英寸/ DN80

2英寸/ DN50

3英寸/ DN80

4英寸/ DN100

2英寸/ DN50

3英寸/ DN80

4英寸/ DN100

2英寸/ DN50

3英寸/ DN80

2英寸/ DN50

3英寸/ DN80

4英寸/ DN100

4英寸/ DN100

2英寸/ DN50

3英寸/ DN80

4英寸/ DN100

4英寸/ DN100

代码

过程充液—高压侧

温度极限

A

Syltherm XLT

-100至300℉(-73至135℃)

C

D.C. 硅油704

60至600℉(15至315℃)

D

D.C. 硅油200

-40至400℉(-40至205℃)

H

惰性液(卤代烃)

-50至350℉(-45至177℃)

G

甘油和水

0至200℉(-17至93℃)

N

Neobee M-20

0至400℉(-17至205℃)

P

丙烯乙二醇和水

0至200℉(-17至93℃)

代码

低压侧

结构



法兰接头

膜片材料

传感器充液

11

表压

不锈钢

316LSST

硅油

21

表压

不锈钢

316LSST

硅油

22

表压

不锈钢

哈氏合金C-276

硅油

2A

表压

不锈钢

316LSST

惰性液(卤代烃

2B

表压

不锈钢

哈氏合金C-276

惰性液(卤代烃

31

远传

不锈钢

316LSST

硅油(要求选代码S1)

代码

O型环材料

A

玻璃填充特氟隆

代码

外壳材料

导管入口尺寸

A

铝,覆聚氨酯涂层

1/2-14NPT

B

铝,覆聚氨酯涂层

M20×1.5(CM20)

C

铝,覆聚氨酯涂层

PG13.5

D

铝,覆聚氨酯涂层

G1/2

J

不锈钢

1/2-14NPT

K

不锈钢

M20×1.5(CM20)

L

不锈钢

PG13.5

代码

远传(可选)

S1

一个远传(低压侧代码应为31,采用毛细管式远传)

代码

危险场所认证明选项

E5

厂家互检(FM)隔爆认证

I5

厂家互检(FM)非易燃与本质安全认证

K5

厂家互检(FM)隔爆与本质安全认证

C6

加拿大标准协会(CSA)隔爆与本质安全认证(要求电压42.4Vdc)

K6(1)

CSA与CENELEC隔爆与本质安全联合认证

KB(1)

FM与CSA隔爆与本安认证

I1(1)

BASEEFA/CENELEC本质安全认证

I1(1)

BASEEFA/CENELEC本质安全认证

E8

澳大利亚标准协会(SAA)隔爆认证

I7

澳大利亚标准协会(SAA)本质安全认证

N7

SAAN型认证

代码

法兰与接头用螺栓(可选)

L4

奥氏体316SST螺栓

L5

ASMEB 10.5(ANSI)/ASTM-A-193-B7M螺栓

代码

表头(选项)

M5

液晶表头,用于铝制外壳(代码A,B,C,D)

M6

液晶表头,用于不锈钢外壳(代码J,K,L)

代码

其它选项

Q4

校验数据单

Q8(2)

材料可跟踪性证书,符合EN10204 3.1B

J1(3)

只有本机零点调整

J3(3)

无本机零点或量程调整

T1(4)

耐瞬变电压保护端子块

C1

定制软件组态(随合同完成CDS00806-0100-4001)

C2

0.8-3.2VDC输出,带有基于HART协议的数字信号(仅限输出代码M)

C4(5)

模拟输出级符合NAMUR推荐NE43,1996-6-27

CN5)

模拟输出级符合NAMUR推荐NE43,1996-6-27;报警组态一下限报警

D8

陶瓷球排液/排气阀

V5

外部接地螺钉组件

下套冲洗连接选项

代码

冲洗连接

冲洗连接

膜片尺寸

环材料

数量

尺寸

2英寸

3英寸

4英寸

F1

不锈钢

1

1/4

F2

不锈钢

2

1/4

F3(1)

哈氏合金

1

1/4

F4(1)

哈氏合金

2

1/4

F7

不锈钢

1

1/2

F8

不锈钢

2

1/2

F9

哈氏合金

1

1/2

F10

哈氏合金

2

1/2

(1)注:F3,F4不适用于选项代码AO,BO,GO

典型选型:3051L  2  A  AO  A  D  21  A  A  M5

(1)不适用于低功耗选项代码M

(2)该选项是用于膜片,上套,共面法兰,传感器膜壳,下套/冲洗连接及伸出部分

(3)本机零点与量程调整为标准型,除非指定选项代码J1或J3

(4)不适用于危险场所认证代码L1或K6

(5)在工厂中预设置为符合NAMUR的操作,不能再现场改变为标准操作

注意:不适用于危险场所认证选项代码I1,N1,E4,K6
