焊接垫片

焊接垫片是起源于德国工业市场的另一种垫片概念。根据标准，有两种垫片形式，DIN 2695的焊接平垫和焊接环垫。

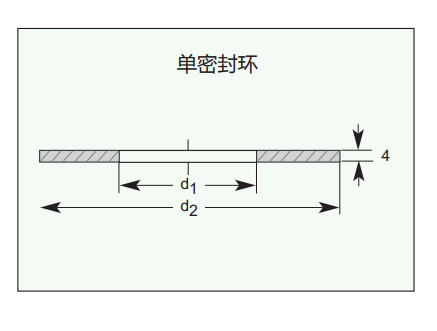

焊接平垫

焊接平垫片由两个类似的密封环组成，每个厚度0.157”（4mm）。切了确保化学兼容性、导热性可控和焊接兼容

性，垫片材料必须与法兰材料相同。每个密封环分别与配对法兰焊接。法兰装配时，还需要进行第二次焊接操作，在

外径上连接两个密封环，形成完全焊接的接口。

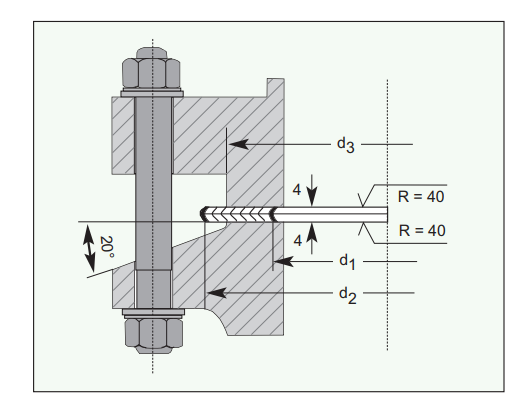

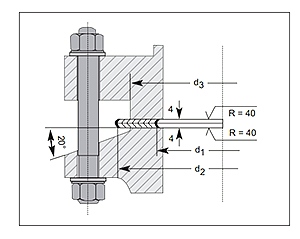

焊接环垫

和焊接平垫片一样，焊接环垫也分为2个部分。标准产品的每个密封环用与法兰相似的材料制成，从而确保完全兼

容性。所有焊接操作在垫片和法兰外侧进行，便于定位，尤其在空间受限的情况下。有两种型号，SR和SRL型可供

选择。法兰径向伸缩存在差异时，建议采用SRL型产品。

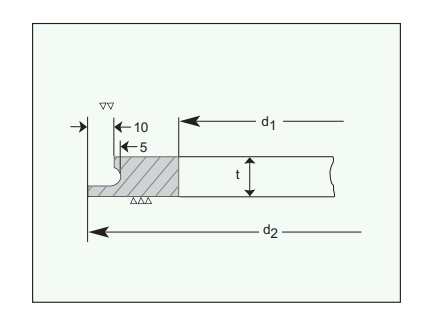

SR型                                                                                                 SRL型
